防水套管的相关规范标准是怎样的？防水套管的做法

发布时间：2022-09-13

点击：41

防水套管规范标准

防水套管分为柔性防水套管和刚性防水套管还有密闭类套管。一般的具体尺寸按照施工设计要来确定，不过如果根据图集来说的话，标准就是法兰的宽度，厚度。防水套管翼环要求：柔性防水套管多用于管道工程中，翼环主要用于管道的固定。在需要固定的管道。各种安装一片法兰盘，低压管道可以使用丝接法兰，4公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封点，然后用螺栓紧固。

1、防水套管按结构形式分为柔性防水套管(A、B型)、刚性防水套管(A、B、C型)及刚性翼环三种类型。

2、柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物。A型一般用于水池或穿内墙，B型用于穿构(建)筑物外墙。

3、刚性防水套管适用于管道穿墙处不受管道振动和伸缩的构(建)筑物。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B、C型适用于球墨铸铁管及铸管。

4、刚性方水翼环适用于管道穿墙处不受管道振动和伸缩的构(建)筑物，适用于管道穿墙处空间有限或管道安装先于构(建)筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水翼环，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

5、环球防水套管选型或加工时，应满足管路设计工况及安装的要求，必要时，环球防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。

6、国标S404防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构(建)筑物。特殊需要时，必须经由结构工程师选用。

7、当穿墙管的材质和外径等超出本图集范围，应注意对国标S404防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。

防水套管规格尺寸

不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

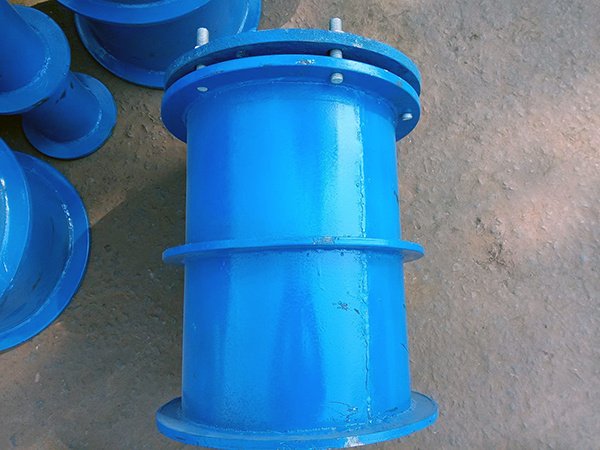

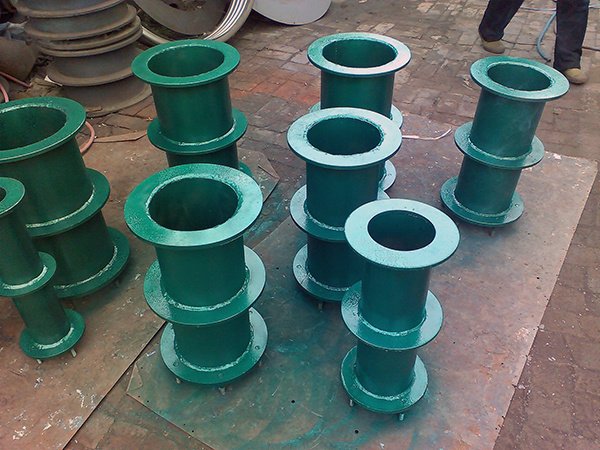

刚性防水套管和柔性防水套管直观的不同，外观上看就是不同的，柔性防水套管内部有橡胶止水环，如用在水池壁时防止漏水。它们安装长度是不一样的，柔性套管的标准长度是300mm而刚性套管的标准长度是200mm，但是它们有个共同点就是可以根据施工的需要任意加长或减短。
